[Project] 머신러닝을 이용한 3D프린팅의 printability 최적조건 - 머신러닝

2022-01-13 378 words 2 minutes

Contents

https://github.com/plooox/ML_3Dprinter_Scaffold

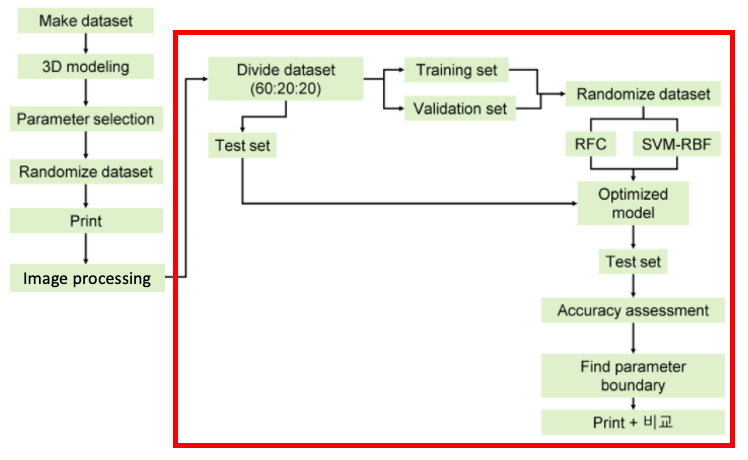

저번 포스트에서 작성했던 이미지 처리부분에 이어서, 머신러닝 모델 선정, 학습, 분석 과정을 기술합니다.

Machine Learning

분류 기반 방법론

작성한 논문에서는 Printability가 높은 파라미터 조합을 얻을 수 있는것을 목표로 하였습니다. 따라서 파라미터 값을 지정해주는 회귀 모델보다 최적 파라미터 조합과 파라미터 범위를 추정할 수 있는 분류 모델이 적합하고 판단하였습니다. 분류 모델은 Support Vector Machine(SVM)과 Random Forest(RF)를 기반으로 하여 두개의 머신러닝 모델을 비교하였습니다.

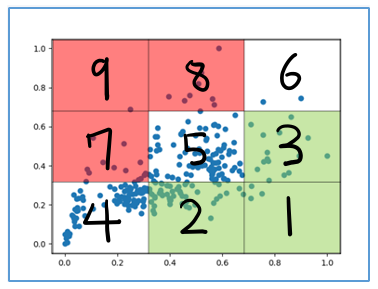

다음은 표준편차(Std), 전체 픽셀 수(Sum)에 따른 데이터 셋의 분포입니다.

이를 토대로 적절한 임계값을 지정하여 Printability의 “낮음”과 “높음”을 라벨링 하였습니다. 데이터셋의 분포를 “좋음”, “보통”, “나쁨”으로 나누어 3x3 분할된 9개의 Class를 생성하였습니다.

Train Validation Test

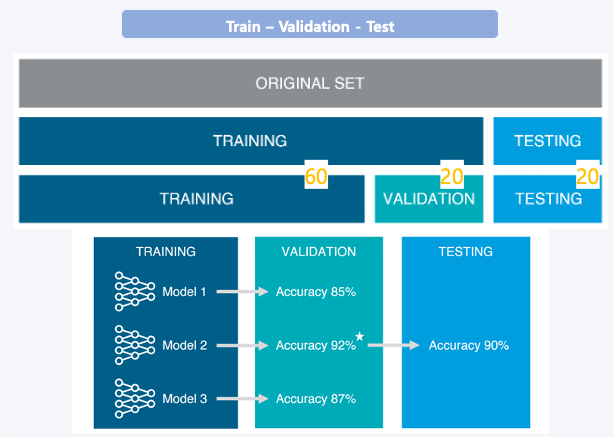

데이터 신뢰성을 위해 train validation test에 기반하여 모델을 평가하였습니다. 학습 세트(train set), 검증 세트(validation set), 평가 세트(test set)에 각각 60:20:20 비율로 데이터를 분할하여 학습시켰습니다. Validation set을 training set으로 hold-out 기반으로 반복 학습시켰고, 가장 잘 학습된 모델을 선정하였습니다. 그리고 학습시킨 model에 test set으로 test해서 최종적인 성능을 측정하고, 학습이 잘 되었는지 분석하는 과정을 거쳤습니다.

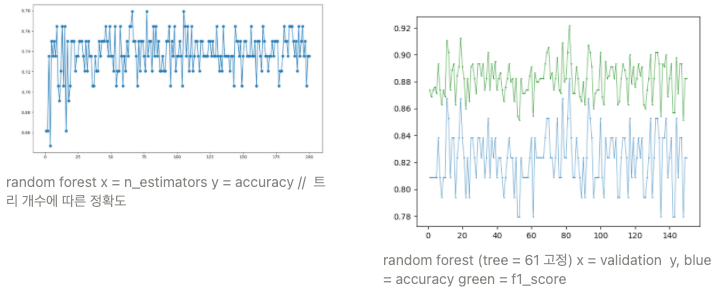

본 논문에서는 RF의 하이퍼 파라미터 중 tree개수를 정하는 n_estimators, SVM_RBF의 C, gamma값을 알고리즘의 매개변수로 하여 Test를 통해 최적의 값을 찾아 테스트 하였습니다. 테스트 결과 RF에서는 n_estimator가 25개 이상이 되었을 때, 성능이 크게 증가하는 것을 확인 할 수 있었다. 이를 기반으로 n_estimator값을 61로 설정하고, accuracy_score와 f1_score를 측정해보았습니다.

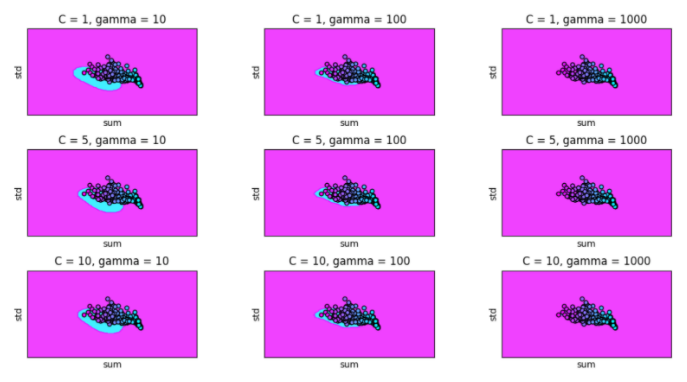

RBF kernel을 사용하는 SVM 알고리즘에서는 정규화 파라미터인 C(cost)와 곡률 파라미터인 Gamma값을 조정하여 최적의 결정 경계를 출력하는 값을 찾고자 하였습니다.

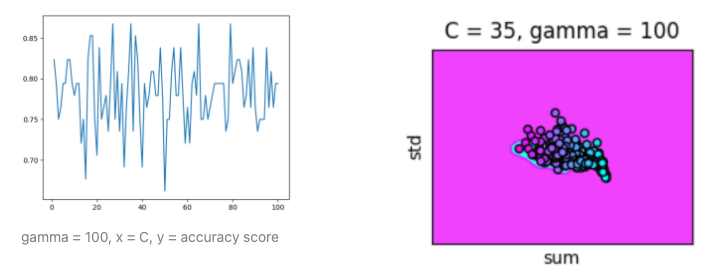

튜닝 결과 gamma = 100, C = 35를 파라미터 값으로 하여 accuracy_score를 측정하였습니다.

결과 및 분석

Accuracy score

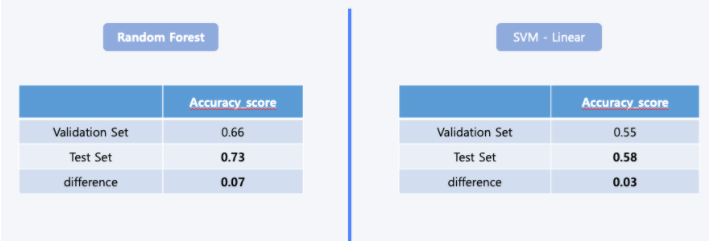

RF와 SVM의 Accuracy_score를 비교한 표입니다.
두 모델 모두 Validation Set과 Test Set의 차이가 크게 나지 않은 것으로 보아, 학습이 어느정도 일관되게 잘 이루어졌다는 것을 알 수 있었습니다. 그리고 해당 실험에서는 RF모델로 학습을 시켰을 때, 좀 더 높은 정확도가 보이는 것을 알 수 있었습니다.

Parameter Set

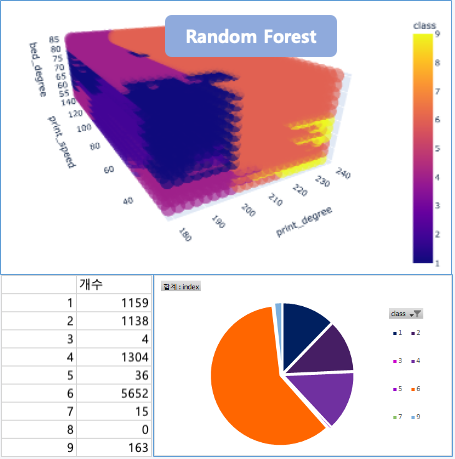

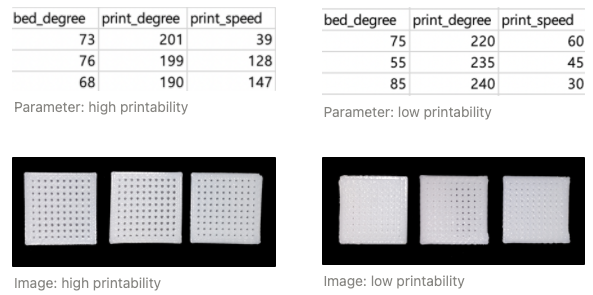

이를 기반으로 RF모델을 통해, 전체 파라미터 범위의 데이터셋을 넣고, 분류해보는 과정을 수행해 보았습니다. 학습된 모델이 데이터셋을 분류하는 것을 확인할 수 있었습니다. 분류한 데이터 셋에서 “좋음”을 나타내는 Class 1~3에 속한 임의의 데이터와 “나쁨을 나타내는 Class 7~9에 속한 임의에 데이터를 추출하여 직접 다시 프린팅 해본 결과, 실제로도 “좋음”과 “나쁨”을 구별할 수 있다는 것을 확인할 수 있었습니다.
